Pri návrhu podlahového teplovodného vykurovania je potrebné zabezpečiť nasledovné požiadavky:
- dodržanie statickej únosnosti vodorovných stavebných konštrukcií,
- garancia únosnosti podlahovej vykurovacej plochy,
- vyvážené vykurovanie s ohľadom na svetové strany a charakter jednotlivých miestností,
- dilatačne oddelené vykurovacie plochy a okruhy,
- vytvorenie tepelnej pohody v objekte,
- zohľadnenie prevádzkového režimu v objekte,
- dodržanie maximálne teploty nášľapnej vrstvy.
- Zásady návrhu podlahového vykurovania
Základným predpokladom pre výpočet a návrh podlahového vykurovania je správne pochopenie účelu, architektonického vyjadrenia, stavebno-konštrukčného vyhodnotenia a spôsobu prevádzkovania objektu. Úplne rozdielny je prístup je pri použití podlahového vykurovania v priemyselnej budove, kostole či rodinnom dome. Pri výpočte energetickej bilancie je potrebné prihliadať na požiadavky pre výpočet tepelných strát v neobvyklých prípadoch, ako napríklad keď stavebná konštrukcia prilieha k zemi, či výška objektu, resp. vykurovacích priestorov je viac ako je požadovaná. V neposlednom rade keď ide o objekty s masívnymi stavebnými konštrukciami, so zdrojmi vlhkosti a nadmernými presklenými plochami. Pri určení spotreby energie je potrebné poznať spôsob prevádzky. Vo väčšine prípadov ide o prerušovaný spôsob prevádzky.
Mimoriadny význam sa kladie na správnu voľbu konštrukcie podlahy, ktorá najmä v prípadoch extrémneho zaťaženia musí byť na základe statického výpočtu vystužená zo stavebnej ocele. Následne sa predpokladá adekvátny spôsob montáže, jednak z hľadiska vytvarovania vykurovacích plôch, no najmä s dôrazom na zabezpečenie samostatných dilatačných celkov, pri súčasnej aplikácii najvhodnejšej technológie montáže, vrátane nevyhnutných vykurovacích a prevádzkových skúšok. Samostatnou problematikou je otázka regulácie. Preto musí byť správna interakcia medzi stavebným konceptom objektu a riešením systému vykurovania, a to od zdroja tepla, cez návrh samotného podlahového vykurovania a nakoniec voľbou adekvátnej meracej, regulačnej a automatizačnej techniky. V opačnom prípade prevádzka takéhoto objektu, napriek prednostiam podlahového teplovodného vykurovania, nemusí vykazovať deklarované energetické a pohodové parametre.
Faktory, ktoré je potrebné brať do úvahy pri inštalácii podlahového vykurovania
Tepelno-technické vlastnosti objektu- podlahové vykurovanie S-Line Systems je možné použiť vo všetkých objektoch, ktoré spĺňajú podmienku, že tepelná strata objektu je menšia ako 20 W/m3 alebo ročná spotreba nižšia ako 70 až 80 kWh/m2.

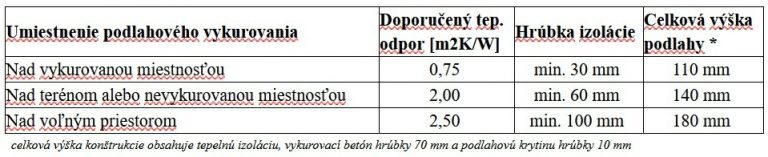

Konštrukčná výška podlahy- podlahové vykurovanie zaberá priestor 8 až 15cm. Preto je dôležité rozlišovať podlahovú konštrukciu nad vykurovaným, nevykurovaným priestorom ako aj podlahovú konštrukciu susediacu priamo s vonkajším prostredím a nerastnom teréne. Situovanie podlahovej konštrukcie má vplyv na hrúbku izolácie, ktorá je tiež závislá od teploty prostredia pod podlahovým vykurovaním:
Zdroj tepla- pre nízkotepelné podlahové vykurovanie je najlepším z hľadiska regulácie a prevádzky nízkotepelný zdroj teplej vody (kondenzačný kotol, tepelné čerpadlo). Pri kombinovaní s kotlom na tuhé palivo je potrebné do vykurovacej sústavy zaradiť aj akumulačnú nádrž. Pri inom tepelnom zdroji, napr. plynový kotol, je nevyhnutná montáž zmiešavacej armatúry. Bez ohľadu na to, aký zdroj tepla sa použije, odporúčame na prívodné potrubie umiestniť bezpečnostný termostat, ktorý pri nedovolenom stú pnutí teploty vykurovacej vody odstaví zdroj tepla, alebo čerpadlo.
Typ podlahovej krytiny- je možné použiť všetky typy podlahových krytín, ktorých tepelný odpor by nemal byť väčší ako R = 0,15 m2K/W. Najideálnejšou podlahovou krytinou je keramická dlažba. Pri použití textilnej podlahovej krytiny je potrebné rátať s čiastočným znížením tepelného výkonu. Neodporúčajú sa koberce s výškou vlasu viac ako 10mm a gumeným podkladom (prípade voľby textilného koberca je vhodné zvoliť hrúbku vlasu maximálne 5mm), PVC s plstenou podložkou a parkety z mäkkého dreva. Odporúčame používať drevené parkety o hrúbke max. 15mm s dobre vysušeného tvrdého dreva. Pri použití korku sa odporúča hrúbka 3mm. V prípade použitia mozaikových parkiet odporúčame dodržať hrúbku 9mm. Pre lepší prestup tepla sa krytina nekladie na povrch podlahy voľne. Je vhodné ju fixovať lepením alebo kladením do vrstvy cementového poteru. Drevené podlahové krytiny sa lepia celoplošne, lepidlo sa nanáša na obe lepené plochy. Pri plochách väčších ako 25m2 je potrebné z dilatačných dôvodov použiť výstuž zo stavebnej ocele.
Akumulačná schopnosť– akumulačná schopnosť je 4 až 8 hodín. Tento nedostatok je možné riešiť voľbou vhodnej regulácie systému podlahového vykurovania, správnou výškou zálievky rúrok a vhodnou nášľapnou vrstvou. V prípade použitia anhydridových poterov ako náhradu klasickej betónovej zálievky je možné dosiahnuť zníženie akumulačnej schopnosti na 3 až 5 hodín.
Výber a kvalita zvolených rúrok- použité rúrky musia mať platný certifikát/vyhlásenie o zhode. Neodporúčame použitie rúrok neznámeho pôvodu keďže z dlhodobého hľadiska môžu nastať chemické zmeny v štruktúre materiálu (stvrdnutie rúrky, praskanie stien atď.). Taktiež odporúčame použitie rúrok v podlahe iba so 100% kyslíkovou bariérou, ktorá zabraňuje vzniku oxidu železa v systéme. Pri rýchlosti prúdenia kvapaliny v rúrke cca 0,8-1m/s dochádza k vybrusovaniu steny rúrky oxidom železa a znižuje sa jej životnosť.
